製品サービス

組込型温度センサ

白金測温抵抗体 温度センサになります。
様々な測定対象に最適なセンサ形状を取り揃えております。
半導体・薬品・食品等の多様な分野における産業機器への組込に適しています。

特長

  1. 1.高応答性

    小型素子を使用し、伝熱性強化構造で高応答性を実現した温度センサ。

  2. 2.クリーンな耐熱性

    電線被覆標準がPFAであり、標準品で230℃まで計測が可能な温度センサ（JIS A級 B級等）。
    ガラス編組ではないため、クリーンルーム環境下でも使用可能。

  3. 3.耐薬品性、耐食性

    ナイロン系樹脂で感知部と同⼀素材の被覆電線を完全モールド。強酸、強塩基、薬液、海水、重油等耐薬品性抜群。

  4. 4.耐薬品性、耐食性

    樹脂モールドにより、振動を吸収。また、電線被覆と同種の樹脂でモールドする為、センサ部への粉塵等の侵入が無く、悪環境下で使用可。

  5. 5.多様な形状に製作可能

    小型素子を使用するため多様な形状の温度センサ作成が可能。特殊形状、1個から製作可能。

シースタイプ（SSシリーズ）

感温部を金属シースにて保護しているタイプです。
小型感温部形状により、高応答性かつ装置組込が容易です。

・標準サイズ：φ2.0×7mm ※4線式はφ2.3×10mm
・許容差：JIS A級 又は B級
・使用温度範囲：-50～230℃
・応答性（90%応答）：t0.9=1.3s
・シース材質：SUS316L ※4線式はSUS304

絶縁保護タイプ（EPシリーズ）

感温部を金属シースにて保護しているタイプです。
小型感温部形状により、高応答性かつ装置組込が容易です。

・標準サイズ：φ1.8×6.5mm
・許容差：JIS B級
・使用温度範囲：-50～200℃
・応答性（90%応答）：t0.9=1.5s

角型タイプ（Rシリーズ）

感温部を角型ブロックにて保護しているタイプです。
測定対象面にネジ固定や挟み込んで圧接させて測定する場合に適しています。

・標準サイズ：6×14×3mm
・許容差：JIS A級 又は B級
・使用温度範囲：-50～230℃
・応答性（90%応答）：t0.9=2.9s

素子露出タイプ（Bシリーズ）

感温部となる温度素子が露出しているタイプです。
素子が露出している為、応答性が非常に優れており、実験・研究用途に適しています。

・標準サイズ：1.25×1.7×0.8mm
・許容差：JIS A級 又は B級
・使用温度範囲：-50～230℃
・応答性（90%応答）：t0.9=0.12s

接続端子タイプ（Mシリーズ）

感温部を接続端子にて保護しているタイプです。
端子穴を利用してネジ固定し、測定する場合に適しています。

・標準サイズ：M3,M4ネジ用端子
・許容差：JIS B級
・使用温度範囲：-50～230℃

FEP樹脂モールドタイプ（Fシリーズ/FCシリーズ）

感温部をFEP樹脂にて保護しているタイプです。
防水性・耐環境性に優れており、流体測定する場合に適しています。
FCシリーズは内側にSUSシースが入っています。

・標準サイズ：Fシリーズ：φ3.2×12mm、FCシリーズ：φ3.2×12mm
・許容差：JIS A級 又は B級
・使用温度範囲：-50～200℃
・応答性（90%応答）：Fシリーズ t0.9 = 11.7st、FCシリーズ t0.9 = 10.4s

PFA樹脂モールドタイプ（PFシリーズ/PCシリーズ）

感温部をPFA樹脂にて保護しているタイプです。
耐薬品性・防水性に優れており、薬品に接液する場合に適しています。
PCシリーズは内側にSUSシースが入っています。

・標準サイズ：PFシリーズ：φ3.2×12mm、PCシリーズ：φ3.2×12mm
・許容差：JIS A級 又は B級
・使用温度範囲：-50～230℃
・応答性（90%応答）：Fシリーズ t0.9 = 11.7st、FCシリーズ t0.9 = 10.8s

PFA樹脂モールドシースタイプ（Pシリーズ）

感温部をPFA樹脂にて保護しているタイプです。
耐薬品性・防水性に優れており、薬品に接液する場合に適しています。
シース形状の為、コンプレッションフィッティング等で取付可能です。

・標準サイズ：シース径φ3.2/φ4.0/φ6.0mm、チューブ長についてはご相談ください。
・許容差：JIS A級 又は B級
・使用温度範囲：-50～230℃
・応答性（90%応答）：t0.9 = 18.2s（φ4.0のとき）

防滴タイプ（SCシリーズ）

感温部を防滴保護しているタイプです。
シースタイプにFEPチューブを被せた構造により、防滴性と高応答性を両立しています。

・標準サイズ：φ2.0×7mm
・許容差：JIS A級 又は B級
・使用温度範囲：-50～200℃
・応答性（90%応答）：t0.9 = 1.3s

極低温タイプ（CRシリーズ）

液体窒素温度-196℃に対応するタイプです。
液体窒素の接液や同極低温域での測定に適しています。

・標準サイズ：φ2.7×14mm
・許容差：JIS A級 又は B級
・使用温度範囲：-200～200℃
・応答性（90%応答）：t0.9=5.9s

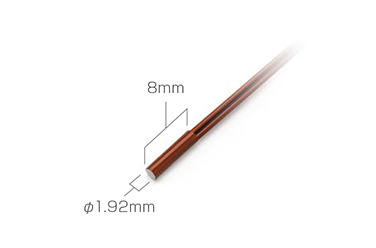

耐電圧タイプ（WVシリーズ）

小型かつ耐電圧性に優れるタイプです。
高電圧環境下での測定に適しています。

・標準サイズ：φ1.92×8mm
・許容差：JIS B級
・使用温度範囲：-50～230℃
・応答性（90%応答）：t0.9=1.9s
・耐電圧：3,000 Vac（1分間）
