ウルトレッサ®
ウルトレッサは、帝人株式会社が1987年にFRP複合材料容器のパイオニア、米国SCI社（Structural Composites Industries社）より導入した日本初の複合材料容器を起源とし、帝人エンジニアリング株式会社が販売する複合材料容器のことで、これまでの国内出荷本数は40万本を超えています。FPR複合材料容器は、その優れた軽量性から、消防用空気呼吸器をはじめ、医療用酸素用途、水素関連用途など幅広い分野で使用されています。水素関連用途としては、主に水素燃料電池への水素供給元として活用され、水素燃料電池ドローンやFCVへの搭載といった実績もあり、小型から大型まで幅広いラインナップを取り揃えています。現在ではSCI社製のみではなく、国内製の容器も取りそろえ、お客様のニーズに合ったウルトレッサのご提供が可能です。
特長
アルミニウム合金などの金属、または樹脂ででできた継ぎ目なしの円筒（ライナー）を内筒とし、その外側をエポキシ樹脂に含侵した炭素繊維やガラス繊維など高強度繊維で多層に巻き付けた構造を持つ、超軽量圧力容器です。万一の場合にも、破裂が起こらないように、ライナーからガス漏洩が先行し内圧を安全に低下させる構造（Leak Before Break構造）となっています。
- 1.軽量性 鋼鉄製容器の約1/3（アルミニウムType3容器）
- 2.安全性 高強度繊維及びLeak Before Break構造
- 3.耐食性 内面腐食防止加工（容器内部）
- 4.大型化 300L容器での国内認可実績 さらに大型容器の開発
- 5.高圧化 70MPa容器の販売実績、100MPaの試作実績
- 6.実績数 35年以上の安定した販売実績
社会のニーズと共に成長する ウルトレッサ®
環境対策への取り組み
■CO2 抑制で地球温暖化対策に貢献
■水素社会における縁の下の力持ち

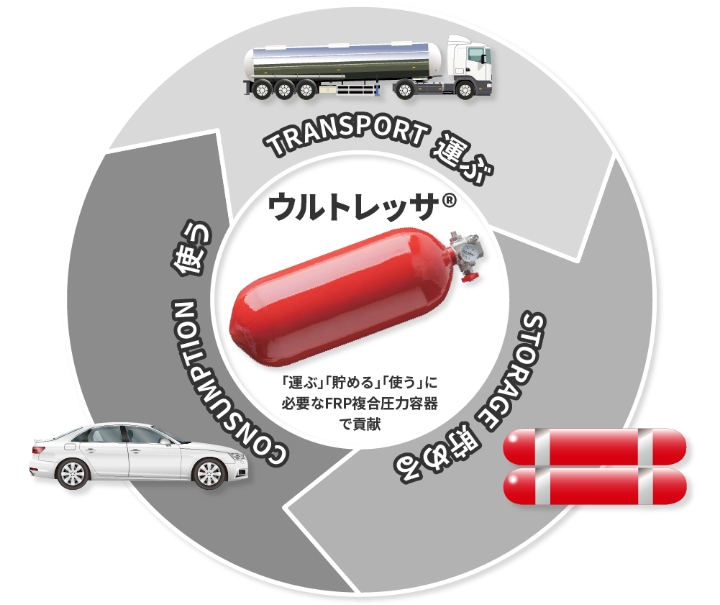

■「運ぶ」「貯める」「使う」に必要なFRP複合圧力容器で貢献
小型から大型の各種ラインナップにより、水素社会における「運ぶ」「貯める」「使う」といった様々なフェーズにおいてウルトレッサが活躍いたします。各種法規制へも対応可能ですので、ご相談ください。
防災への貢献
■消防・病院等へ呼吸器用ボンベを供給
■小型化・軽量化による作業負担の軽減
有事の際に使用される、消防用空気呼吸器への空気用容器として、在宅医療用を含む医療用酸素用容器として、小型・軽量タイプのウルトレッサが活躍しております。
製品ラインナップ
| 仕様/品番 | ガラスFRP容器 | カーボンFRP容器 | ||||||
|---|---|---|---|---|---|---|---|---|
| ALT611 | ALT667 | ALT602J | ALT604H | ALT1082J | ALT1083J | ALT841J | ||
| 内容量 | litter | 8.4 | 4.7 | 8.6 | 9.1 | 4.7 | 6.8 | 6.8 |
| 最高充填圧力 | MPa (kgf/cm2) |
14.7(150) | 29.4(300) | 14.7(150) | 29.4(300) | 29.4(300) | 29.4(300) | 30.0(306) |
| 充填ガス容積 | litter | 1260 | 1270 | 1290 | 2460 | 1270 | 1830 | 1870 |
| 容器質量 （公称値） |
kg | 4.0 | 4.2 | 2.9 | 5.4 | 2.7 | 3.6 | 3.6 |
| 容器外径 （公称値） |
mm | 172 | 142 | 173 | 182 | 140.5 | 172.5 | 160 |
| 容器長さ （公称値） |
mm | 508 | 482 | 496 | 539 | 471.2 | 452.2 | 521 |
| 充填可能ガス | 空気、酸素、不活性ガスに属するアルゴン、二酸化炭素、ヘリウム、窒素及びこれらの混合ガス（但し、酸素は19.6MPa、ALT611は14.7MPaまでの充填） | 空気、酸素、窒素、アルゴン、水素、ヘリウム及びこれらの混合ガス（但し、酸素は19.6MPa、ALT602Jは14.7MPaまでの充填） | 空気、酸素、窒素、アルゴン、水素、ヘリウム（但し、酸素は19.6MPaまでの充填） | |||||
| 使用可能年数 | 15年 | |||||||
新型容器Sシリーズ製
| 仕様/品番 | カーボンFRP容器（日本国内製造品） | |||||||
|---|---|---|---|---|---|---|---|---|
| SLT1082S | SLT1082SH | SLT1083S | SLT1083SH | SLT604S | SLT604SH | |||
| 内容量 | litter | 4.7 | 6.8 | 9 | ||||
| 最高充填圧力 | MPa(kgf/cm2) | 29.4(300) | 30.0(306) | 29.4(300) | 30.0(306) | 29.4(300) | 30.0(306) | |
| 充填ガス容積 | litter | 1270 | 1295 | 1830 | 1870 | 2430 | 2480 | |
| 容器質量 （公称値） |
kg | 2.4 | 3.4 | 4.2 | ||||
| 容器外径 （公称値） |
mm | 136.7 | 177 | 177 | ||||
| 容器長さ （公称値） |
mm | 463.3 | 428.5 | 538.3 | ||||
| 充填可能ガス |
空気、酸素、窒素、アルゴン、水素、ヘリウム （但し、酸素は19.6MPaまでの充填） |
|||||||
| 使用可能年数 | 15年 | |||||||
※最高充填圧力 30MPa仕様での製作も可能
航空宇宙産業への取り組み
ウルトレッサは航空宇宙や産業ロボットの分野でも活躍いたします。
ヘリウムや窒素といったガスを充填し、ロケットや人工衛星への搭載実績もございます。
お気軽にご相談ください。
